規格：10
壓力：至350bar
流量：至150 L/min

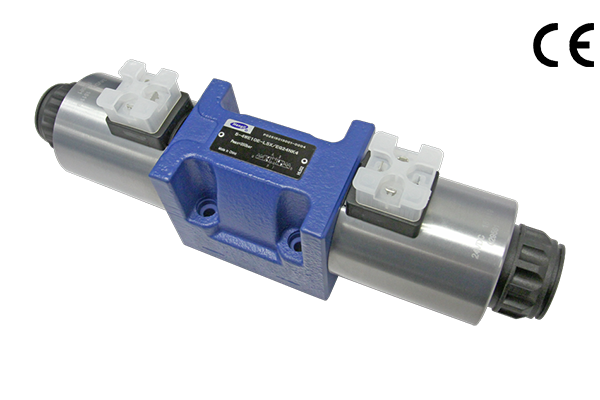

直動式電磁鐵操作的方向滑閥
安裝面按 DIN24 340 A 型 ISO 4401 和 CETOP-RP 121H
帶可拆卸線圈的直流或交流電磁鐵 （使用整流器可連接到交流電壓）
電磁鐵線圈可旋轉 90°
更換線圈時，不必打開耐壓密封腔體
可選的切換時間調節功能
| 型號 | NG6-L6X | NG10-L3X | NG10-L5X | |
| 安裝位置 | 可選擇 | |||
| 環境溫度℃ | -30 至 +50 (丁腈橡膠密封) | |||
| -20 至 +50 (氟橡膠密封) | ||||
| 重量 | 閥 kg | / | / | / |
| 底板 kg（G115/01A） | / | / | / | |
| 單電磁鐵閥 kg | 1.5 | 單獨接線：4.3（DC）,3.5(AC) | 4.3（直流電） | |
| 集中接線：4.4（DC）,3.6(AC) | ||||
| 雙電磁鐵閥 kg | 2.0 | 單獨接線：5.9（DC）,4.3(AC) | 5.9（直流電） | |
| 集中接線：6.0（DC）,4.4(AC) | ||||
| 油口最高 工作壓力 | 油口 A，B，P bar | 350 | 315 | 350 |
| 油口 T bar | 210（DC）,160(AC) | 210(直流電) | ||
| 最大流量 L/min | 80(DC） 60(AC) | 120 | 150 | |
| 流量面積 (在中位時) | V型mm2 | / | 11(A/B → T);10.3(P → A/B) | / |
| Q型mm2 | 約6% 的公稱截面積 | 2.5(A/B → T) | / | |
| W型mm2 | 約3%的公稱截面積 | 5.5(A/B → T) | / | |
| 工作介質 | 礦物油-適用于丁腈橡膠或氟橡膠密封 | 礦物油(HL,HLP)至DIN 51 524-適用于丁腈橡膠或氟橡膠密封 | ||
| 磷酸酯-適用于氟橡膠密封 | ||||
| 工作介質溫度范圍℃ | -30至+80（丁腈橡膠密封） | |||
| -20至+80（氟橡膠密封） | ||||
| 粘度范圍mm2/s | 2.8至500 | |||
| 油液污染度 | 油液最高污染等級按NAS1638 9級和ISO4406 20/18/15級。 | |||
